概述 / 特点

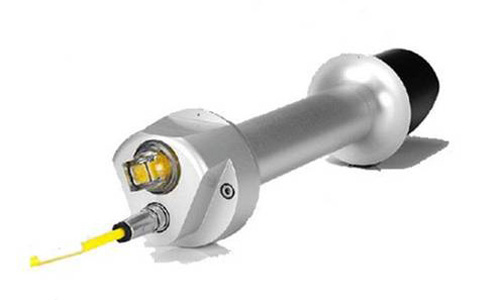

SHP1将CHP 1传感器技术与智能接口的优势相结合，是最佳的商用直接辐射表。

智能接口不仅提供多用途信号输出，其集成的温度传感器和数字多项式函数也能对探测器的温度灵敏度进行单独校正，校正范围为-40 °C to +70 °C。其响应快速，信号输出规范化，因此方便仪器之间互换，进行重新校准。因为基于Modbus®协议，有各种可用的仪器状态和配置信息，用户可自行选择。

SHP1直接辐射表的功耗极低，因此内部加热不会影响到探测器的性能。其电源电压范围大，完美适用于那些注重功率的应用领域。所有的输入和输出均有极性反接、过压和短路保护。

SHP1直接辐射表有两个版本可用：一个版本有0~1V的模拟输出，另一个版本则为4~20mA。两个版本均配有一个基于Modbus®（RTU）协议的2线RS-485接口。

有了模拟输出，仪器能轻松与任何数据记录仪连接，几乎无需任何灵敏mV输入。Modbus®接口可直接与RTU、PLC、SCADA等系统、工业网络和控制器连接。仪器经过重新校准之后，模拟和数字测量范围相同，数据收集设备也无需重新缩放尺寸，从而节省了时间。SHP1随附有一张可追溯的综合校准证明。




规格 / 参数

ISO 9060:1990 等级	一级直接辐射表
频谱范围 (50% points)	200 ~ 4000nm
最大接收辐射值	4000 W/m²
模拟输出 • 电压	0 ~ 1 V
模拟输出范围	-200 ~ 2000 W/m²
模拟输出 • 电流	4 ~ 20mA
模拟输出范围	0 ~ 1600 W/m²
串口输出	RS-485 Modbus®
串口输出范围	-400 ~ 4000 W/m²
响应时间 (63%)	< 0.7 s
响应时间 (95%)	< 2 s
零点漂移 (b) 温度变化 （5K/h)	< 1W/m²
不稳定性 (变化/年)	< 0.5%
非线性变化 (100 to 1000 W/m²)	< 0.2%
光谱选择性 (350 to 1500 nm)	< 1%
温度响应	< 0.5% (-30°C ~ +60°C)
方向响应 (0° to 9° at 1000 W/m²)	< 0.5%
视角	5° ± 0.2°
温度传感器输出	10K 热电堆
电源	5 到 30伏直流
功耗	电压-版本: 55mW
	电流-版本: 100mW
指向精度	< 0.5° 距中心点
探测器类型	热电堆
Windows™ 兼容软件	Smart Sensor Explorer软件，用于配置，测试和数据记录。
工作温度	-40°C ~ +80°C
存储温度	-40°C ~ +80°C
湿度	1 ~ 100% 无凝结
IP 防护等级	67
